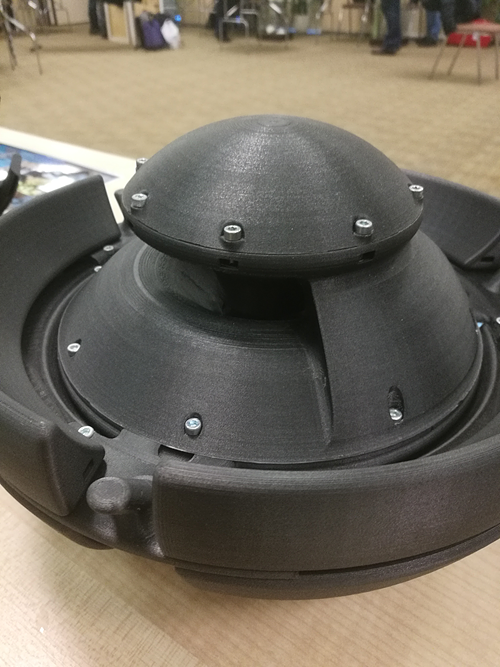

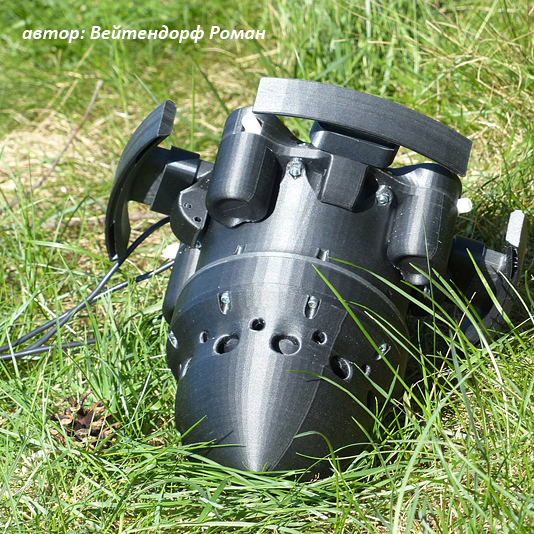

Наполненный углеволокном вспенивающийся композит на основе SAN с термостойкостью до 120^oС, выпускающийся по запатентованной технологии. Твердый и легкий (до 0.82г/см³) Предназначен в первую очередь для печати элементов конструкции беспилотных летательных аппаратов.

Сертификаты

Параметры печати
Температура сопла	240-260°С
Температура печатного стола	105°С для первого слоя, 80°С для последующих слоев
Обдув модели	не рекомендуется
Скорость печати	10-15мм/с (min) - 80-90мм/с (мах)
Подача пластика (Flow)	75-85% (для рекомендованных температур и скоростей печати)
Диаметр сопла	от 0.4 (min) Рекомендуется 0.5-0.6мм и больше
Мин. высота слоя	0.2 мм
Плотность	0.819 г/см3
Влагопоглощение	отсутствует
Твердость по Шору D	72
Относительное удлинение при разрыве	3.6%
Максимальная прочность при разрыве	51 Мпа
Модуль упругости при растяжении	2440 Мпа
Температура размягчения по ВИКА	130°C
Усадка при изготовлении изделий	0.5-1% (во многом зависит от температуры печати)
Допуск по диаметру прутка	0.03 мм
Профиль для Picaso X-PRO	Скачать профиль
Профили для Slic3r	Для сопла 0.4 мм

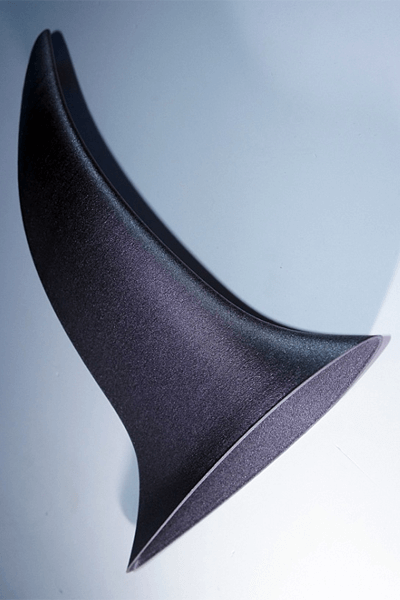

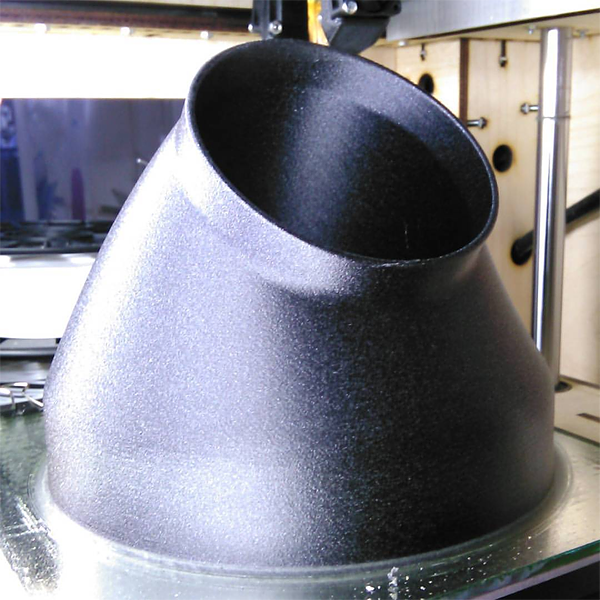

Описание свойств пластика

Рекомендации для сопла 0.6мм и слоя 0.25мм:
При уменьшении диаметра сопла и/или слоя - увеличивать минимальную скорость печати; при увеличении диаметра сопла и/или толщины слоя уменьшать максимальную скорость пропорционально, ориентируясь на расход полимера в мм³/сек)

Во избежание подтеканий пластика из сопла следует максимально увеличить скорость холостого перемещения экструдера (travel speed).
